一、方案建設背景

城鎮排水管網承擔防汛排澇、污水收集輸送核心功能，雨污分流改造持續推進的同時，雨污混接、偷排漏排、管道淤積溢流等問題仍制約管網安全運行。傳統人工監測模式無法實現全時段、全節點數據采集，搭建智能化流量監測體系成為城鎮水務精細化管理的核心需求。

二、系統整體架構

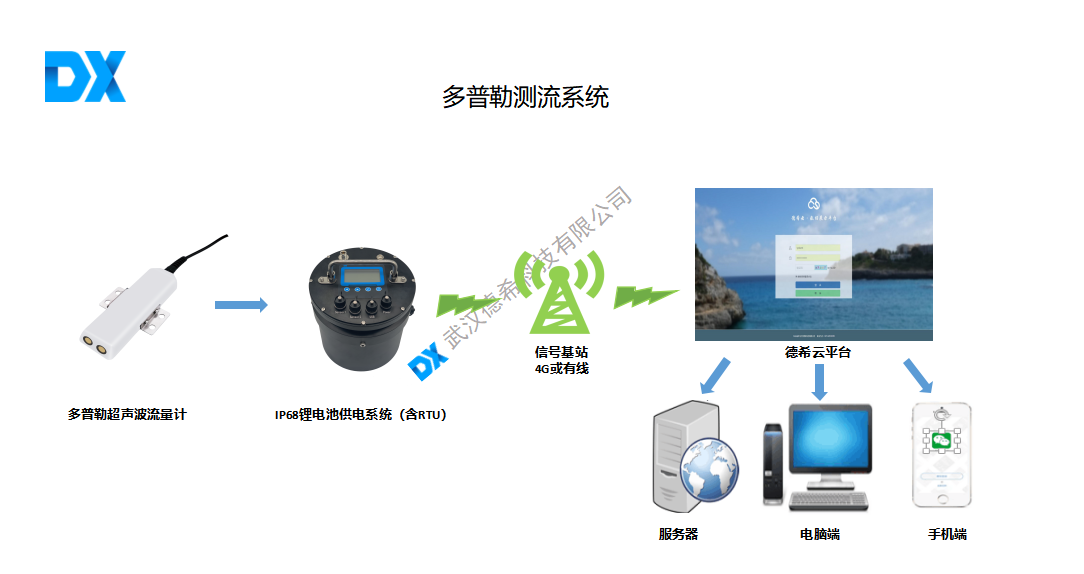

監測系統由現場感知、數據傳輸供電、云端管理三層構成?，F(xiàn)場感知設備被安裝在雨水管、污水管、泵站及排水戶關鍵點位，同步采集水位、流速、流量、水溫等參數。數據傳輸供電單元為現場設備提供穩定能源，同時將采集數據標準化并遠程上傳。云端平臺整合全域數據，為管網運維與調度提供可視化支撐。

三、核心設備技術參數

雷達水位監測設備：測量范圍 7 米，測量精度 ±3 毫米，天線發射角度 8°，發射頻率 60GHz，供電 DC6-24V，平均功耗≤30mW，信號接口 RS485，防護等級 IP68，工作溫度 - 35~80℃。

多普勒超聲波流量監測設備：流速測量 0.02-5m/s，精度 ±1%+0.01m/s；水位測量 0-10 米，精度 ±1 厘米；流量測量 0.001-999999999m3/h，精度 ±2-3%；工作溫度 - 20~65℃，防護等級 IP68。

一體化供電傳輸單元：標配 7.2V 大容量鋰電池，靜態電流＜1.3mA，內置 4G 通信模塊，防護等級 IP68，工作溫度 - 35~75℃。

四、云端管理核心功能

云端平臺可完成站點管理、實時數據監控、歷史數據查詢、報表生成、曲線繪制、GIS 地理信息展示及數據導出，支持單站多參數對比、多站數據聯動分析，開放接口可對接市政、環保、防汛等第三方管理系統。

五、實際項目應用

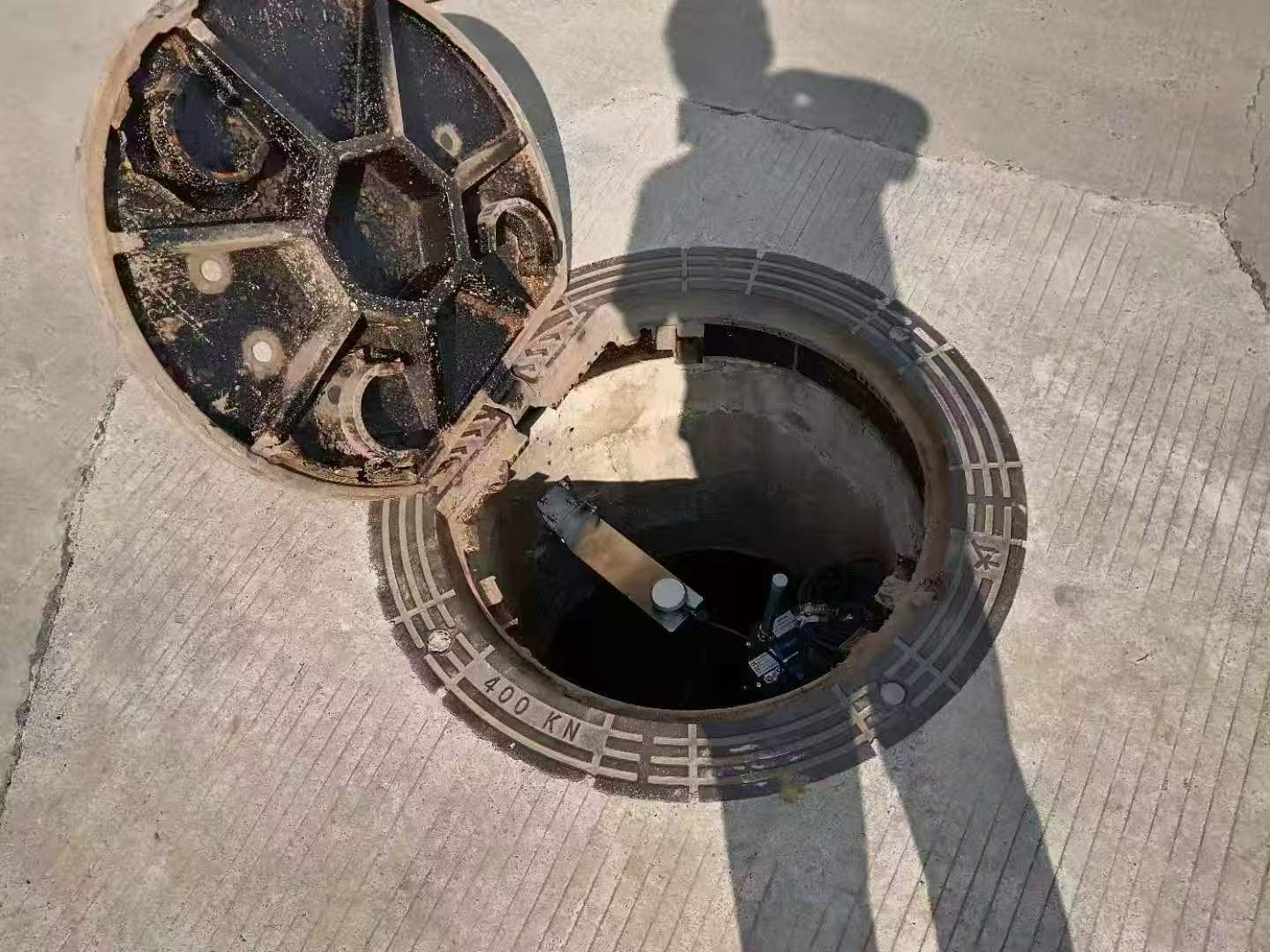

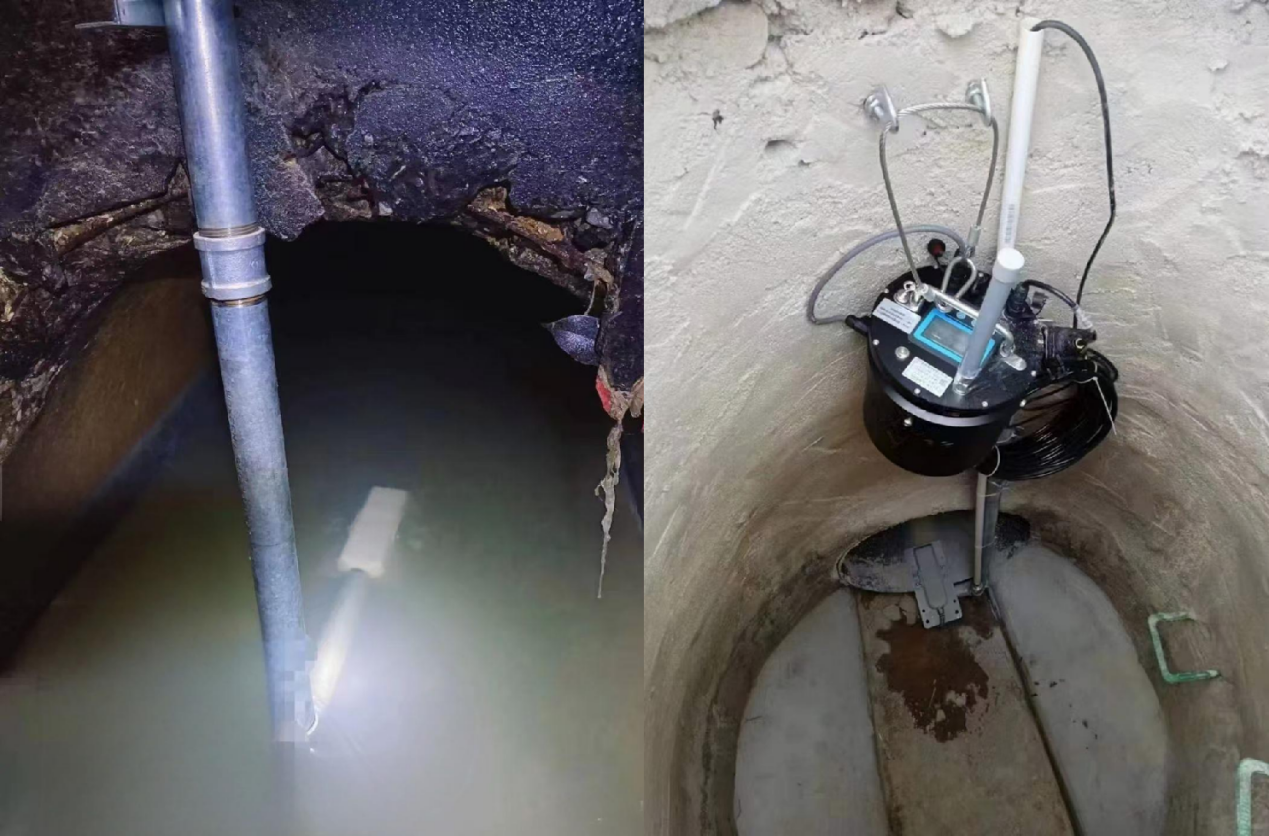

該方案已落地武漢市政管網提升改造、呼倫貝爾跨境水環境監測、山東壽光污水管網計量、云南彌勒節水計量等項目，精準識別違規排污行為，及時預警管道堵塞、管網溢流等異常。

六、方案應用價值

方案將傳統被動運維轉為主動智能管控，提升管網調度響應效率，降低城市內澇與水體污染風險，為雨污分流長效管理、水環境質量改善提供數據支撐，推動城鎮排水管理向數字化、智能化方向升級。
