一、系統核心定位

水文測流雷達操作系統是河道水文監測專用自動化設備，以非接觸方式采集河道表面流速、水位數據，自動完成流量換算與數據云端上傳，可穩定服務水文監測、防洪調度、水環境監管工作，無人值守狀態下即可完成定點測流與巡測任務，寬河道、高流速及惡劣天氣環境下均可正常作業。

二、工作運行機制

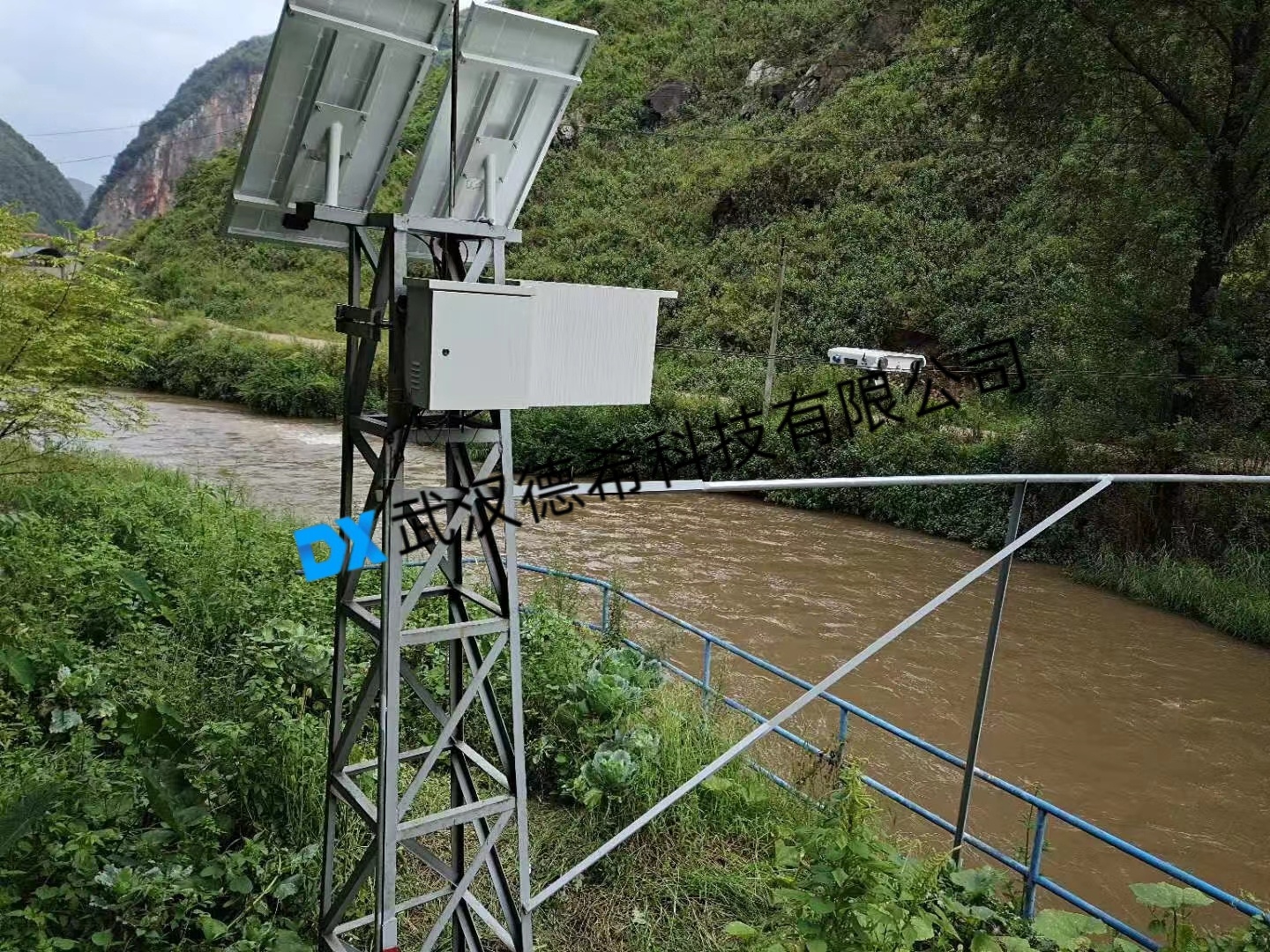

系統通過雙軌鋼絲繩纜道完成跨河部署，測流小車集成雷達測速、控制、儲能模塊并沿導軌自動行進。小車按預設點位完成垂線流速采集，結合實時水位與河道斷面參數核算斷面流量，全測點數據采集完畢后自動返回?？颗?，觸發精準對接充電，全程實現無人化自動測流與智能補能。

三、關鍵技術指標

雷達流速儀測量范圍 0.1–20m/s，測量精度 ±0.01m/s，防護等級達 IP67，低功耗設計適配野外長期運行。測流小車采用雙軌全自動運行模式，搭載 18.5V 鋰電池，容量＞20AH，抗風等級 8 級，無線傳輸保障數據穩定上傳?？刂苽鬏攩卧╇?24V，待機功耗＜1mA，通訊方式兼容多網絡與有線傳輸，本地存儲可滿足臨時數據留存。

四、硬件組成架構

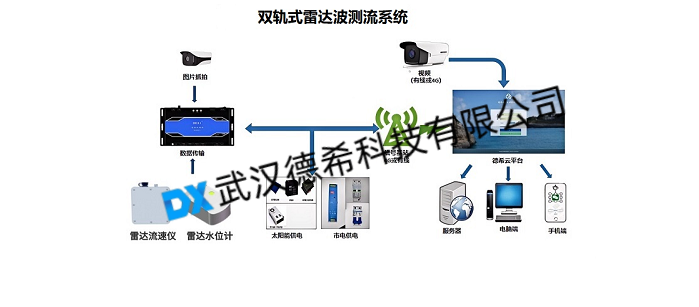

系統硬件包含雷達流速儀、測流小車、中央控制器、停靠艙、儲能電池、遙測終端、水位監測設備，配套云端平臺實現數據管控。纜道基礎采用兩岸錨固與配重結構，保障導軌垂度穩定；測流小車搭載智能控電與故障檢測模塊，電壓異常、測速故障等情況可自動返航并上報信息。

五、現場安裝調試

現場踏勘需收集地形、地質、水文氣象資料，核算纜道高程與支架受力參數，區分通航與非通航河道設定安裝標準?；A(chǔ)施工嚴格落實錨固、澆筑與養護規范，機箱結合現場站房條件布設。上電前全面核查線路連接，系統接入調試終端完成功能檢測，48 小時試運行后歸檔運行數據，遙控單元可完成現場手動操控調試。

六、操作與數據應用

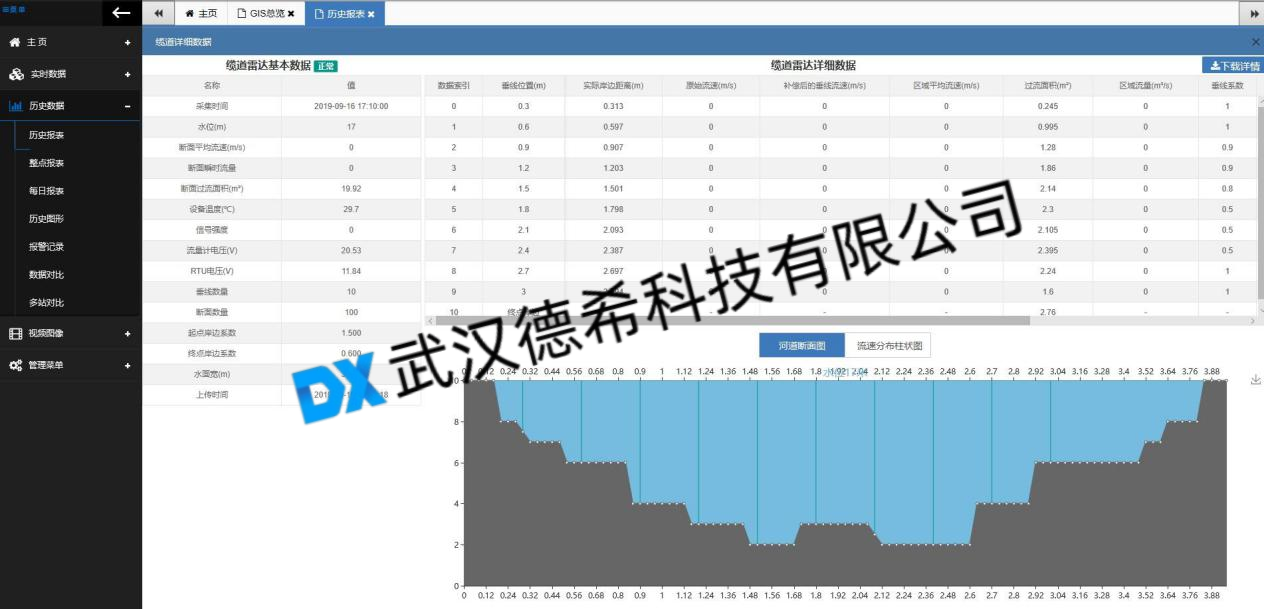

客戶端軟件適配主流 Windows 系統，操作人員登錄后可讀取設備狀態、配置運行參數、錄入河道斷面數據。系統實時展示流速、水位、流量等監測信息，歷史數據支持導出歸檔，云端平臺自動生成監測圖表與水文規范報表，通訊協議符合行業標準，可按需完成擴展定制。

七、系統應用優勢

系統具備全自動運行、非接觸測量、維護量低、全天候工作的特點，支持現場與遠程參數配置，數據可視化與報表輸出功能完善，可直接支撐水文資料整編工作，大幅提升河道測流作業效率與監測穩定性。
