一、核心集成架構

DX-YTR-1 一體式輕量化雨量監測站聚焦野外無市電監測場景打造，設備采用一體化集成設計，由遙測終端單元與翻斗式雨量傳感器協同構成觀測核心，可獨立完成降水?dāng)?shù)據采集、存儲、遠程傳輸全流程作業。設備依托低功耗設計適配太陽能供電模式，簡化現場施工流程，有效降低野外站點建設與運維成本，是水文水利、氣象觀測、地質災害預警的核心自動化裝備。

二、關鍵技術參數

遙測終端單元參數

供電電壓：6-24V

待機電流：＜2mA（12V）

工作電流：＜8mA（12V）

存儲容量：512M，支持最大 256G TF 卡擴展

工作環境：溫度 - 30~60℃，濕度＜95%（無凝露）

通信方式：支持 4G、以太網、433 無線多模式傳輸

翻斗式雨量傳感器參數

承雨口直徑：Φ200mm

測量分辨率：0.2mm/0.5mm 可選

測量準確度：≤±2%

適用雨強：0-4mm/min，最大可承受 8mm/min

工作溫度：0-50℃

輸出形式：脈沖信號

三、安裝部署規范

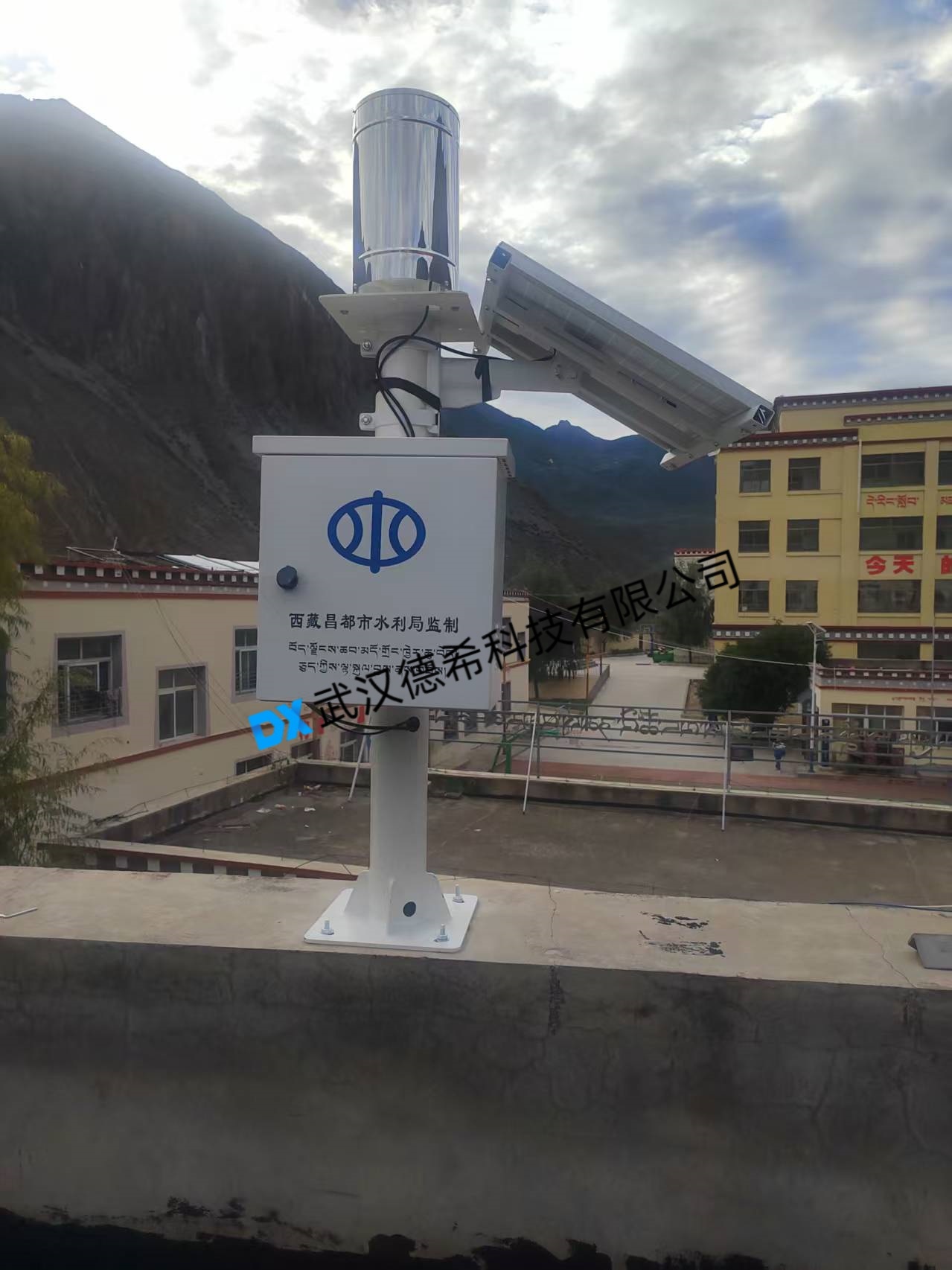

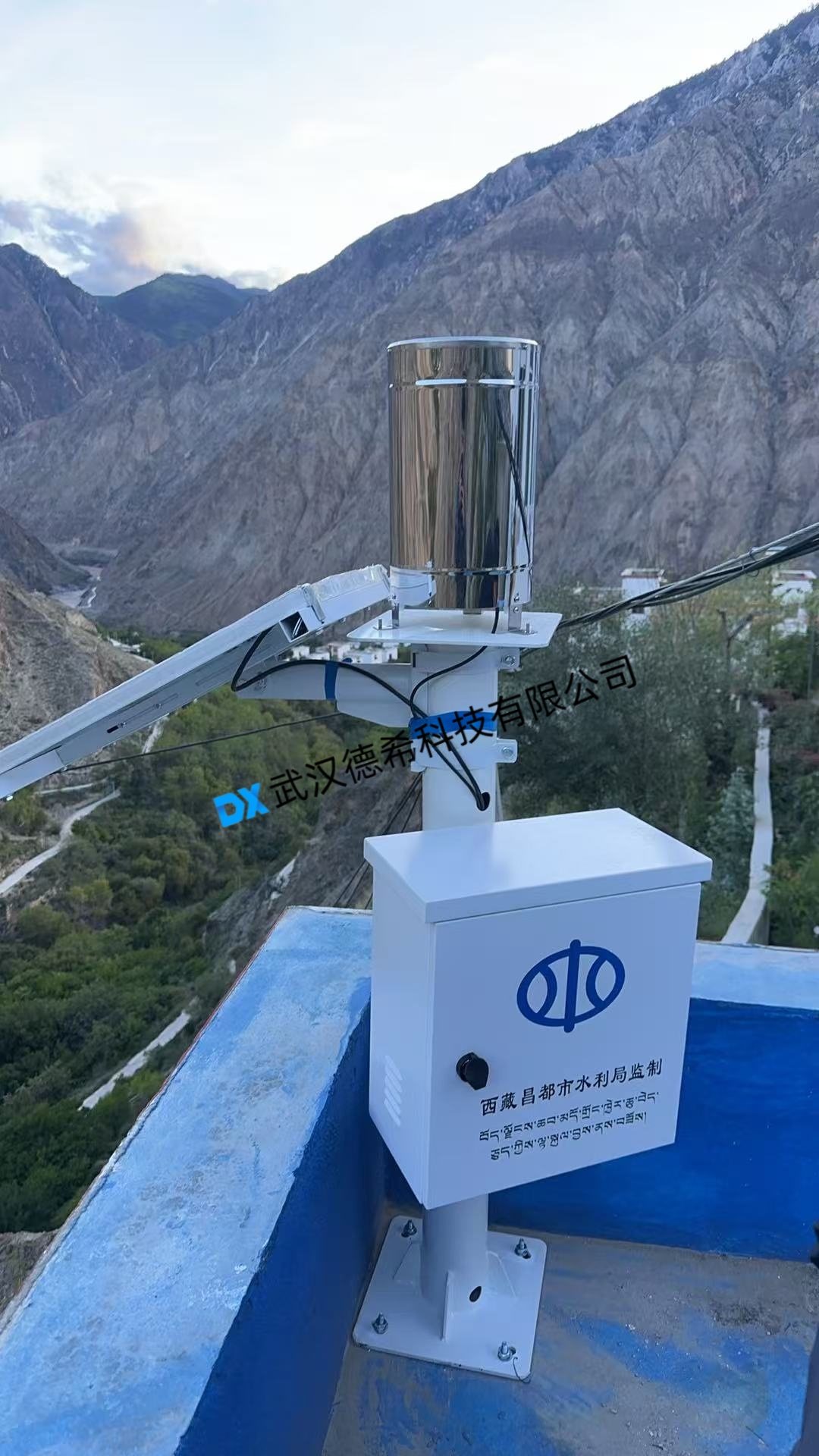

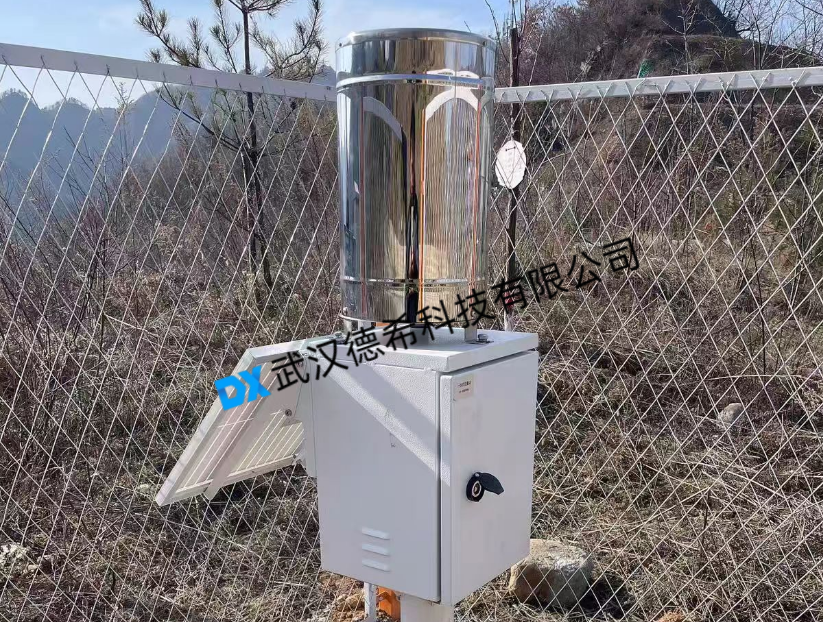

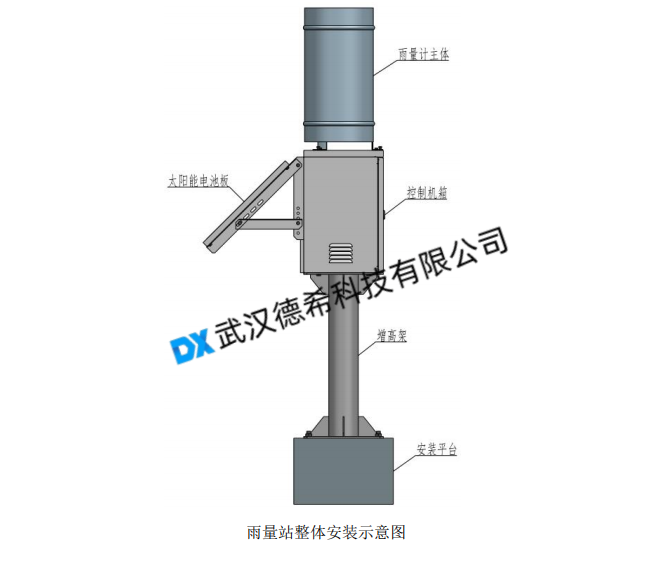

設備安裝嚴格遵循降水量觀測標準執行，室外站點需澆筑 40cm×40cm、高度不低于 30cm 的水泥基礎，基礎平面保持水平。承雨口距地面高度設為 70cm，站點周邊 3-5 米內無高于承雨口的遮擋物。設備固定后通過調節螺栓校準水平度，線纜經機箱線槽規整接入，戶外接口做好防雷接地與密封處理，安裝完成后通過人工注水完成功能校驗。

四、運維養護要點

承雨口需每月常規清潔、每季度全面養護，及時清理落葉、泥沙等異物保障水路暢通。翻斗作為核心計量部件，內壁僅可用清水沖洗或軟毛刷輕刷，嚴禁徒手觸摸與硬質工具刮擦。降水時段無數據輸出需檢查干簧管、線路連接與翻斗運行狀態，數據偏差超限時重新校準計量基點，接口浸水問題需及時做好密封處理。

五、場景應用價值

該設備憑借集成度高、部署便捷、功耗極低的優勢，廣泛應用于中小河流水文監測、山洪災害預警、氣象站點加密、地質隱患點觀測等場景。穩定的數據采集與遠程傳輸能力，為防汛抗旱、水資源調度提供精準連續的降水?dāng)?shù)據，助力野外監測體系向自動化、輕量化、全域覆蓋方向升級。
