城市地下窨井水位實時監測是智慧水務與防汛排澇的核心環節，傳統人工巡檢存在數據滯后、效率偏低等短板，基于雷達液位計與鋰電池供電 RTU 搭建的智能監測系統，可實現窨井水位全天候自動化采集與遠程傳輸，為管網安全運維提供穩定可靠的技術支撐。

系統核心構成

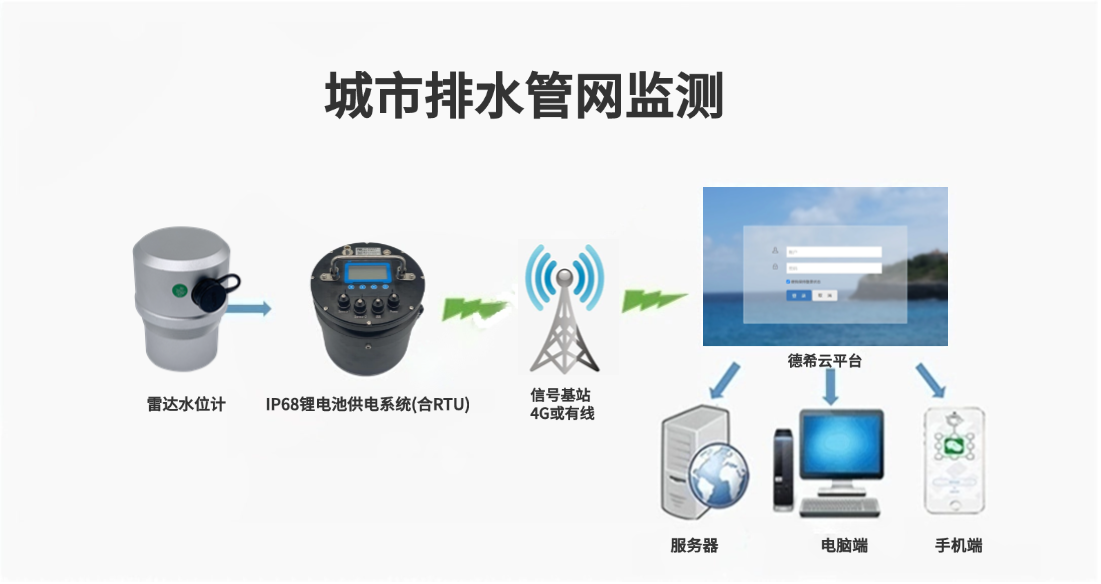

系統由DX-WLX-2 型雷達液位計、DX-RTU-1 型低功耗遙測終端機（RTU） 與鋰電池供電模塊組成，雷達液位計承擔水位精準感知任務，RTU 負責數據處理、存儲與無線遠傳，鋰電池供電保障設備離線長期穩定工作，三者協同形成完整的窨井水位監測閉環。

核心設備參數

DX-WLX-2 雷達液位計

測量范圍：7m

測量精度：±3mm

發射頻率：60GHz

天線發射角度：8°

供電電壓：DC 6-24V

平均功耗：≤30mW

信號接口：RS485（Modbus）

防護等級：IP68

工作溫度：-35~80℃

外殼材質：鋁合金

安裝方式：螺紋安裝

DX-RTU-1 低功耗 RTU

供電電壓：DC 4-20V

靜態電流：＜1.3mA（7.2V）

待機工作電流：＜18mA（7.2V）

通信方式：4G 無線

數據接口：RS485、USB 調試口

存儲容量：16M flash+512M TF 卡

防護等級：IP68

工作溫度：-35~75℃

系統工作原理

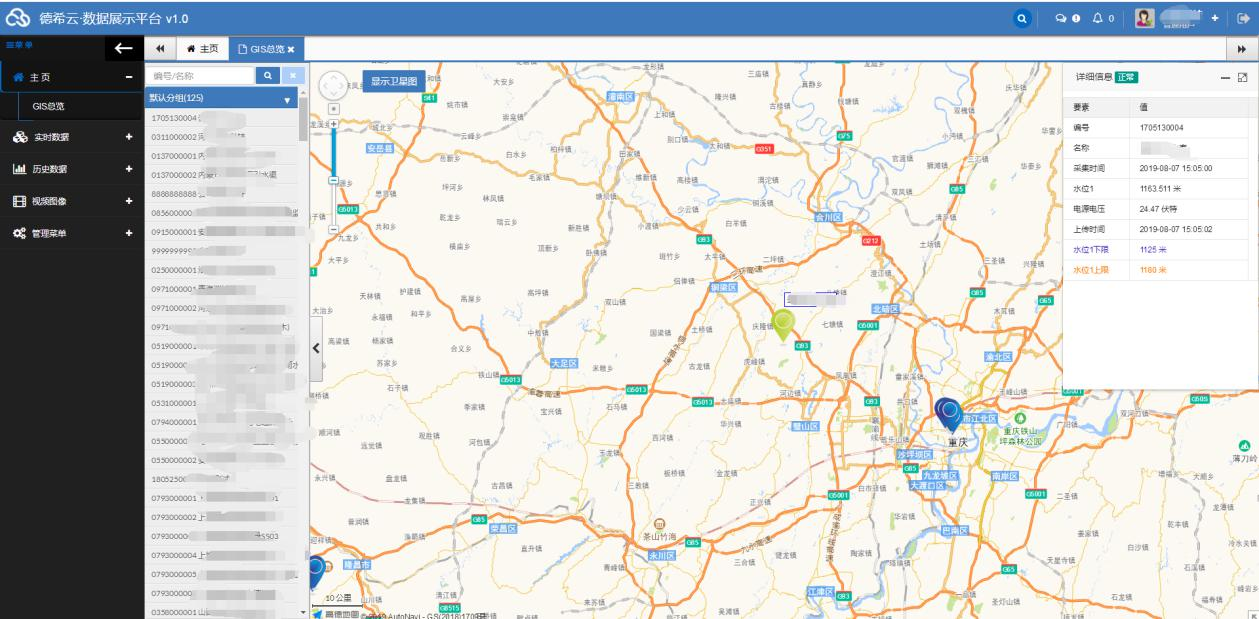

雷達液位計向液面發射高頻電磁波，回波被接收后轉換為電信號，設備通過電磁波發射與接收的時間差計算探頭到液面的距離，結合安裝高度換算出實時水位。水位數據經 RS485 總線傳輸至 RTU，RTU 完成數據校驗與存儲后，通過 4G 網絡上傳至監控平臺，水位超出安全閾值時系統自動觸發告警，全程無需人工介入。

應用優勢與部署要求

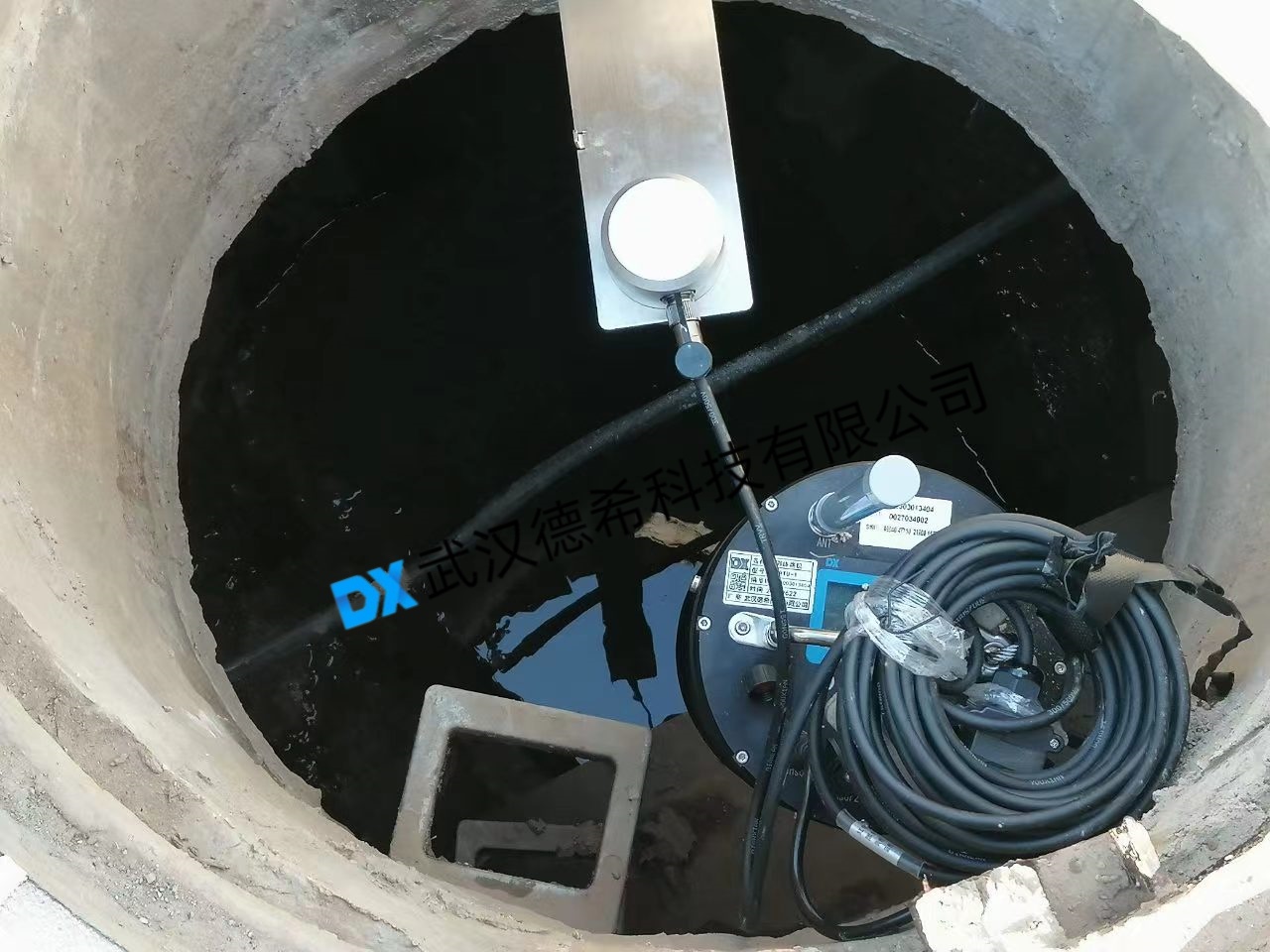

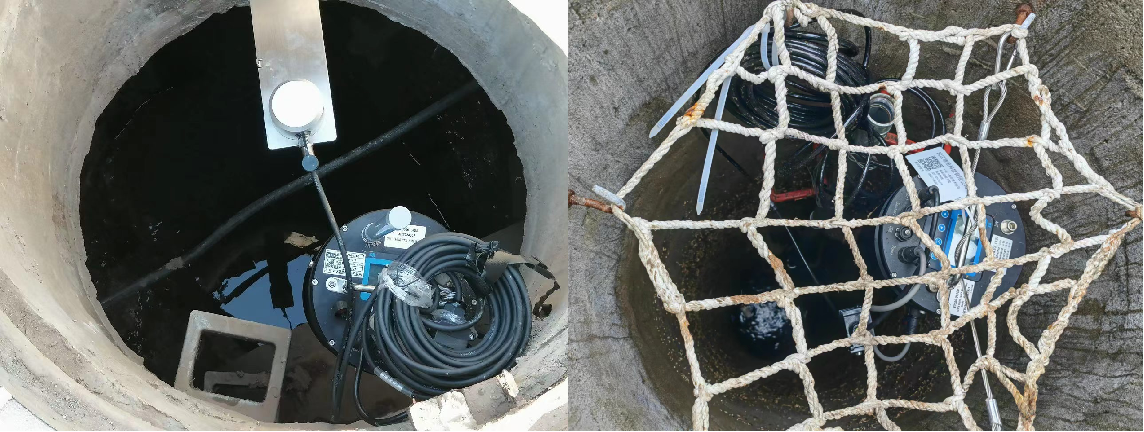

系統采用非接觸式測量，不受水體污染、蒸汽、溫度等環境因素干擾，測量穩定且無機械磨損。低功耗設計搭配鋰電池可實現長期無人值守，IP68 高防護等級適配窨井潮濕、多塵的惡劣環境。部署時需保證液位計與水面垂直，避開水流擾動與雜物遮擋，管道內安裝需居中固定，保障測量精度。

該系統以高精度、低功耗、易部署的特性，顯著提升窨井監測效率，為城市防汛排澇、地下管網智能化管理提供實時數據支撐，是市政水務運維的優選解決方案。
