一、系統建設核心定位

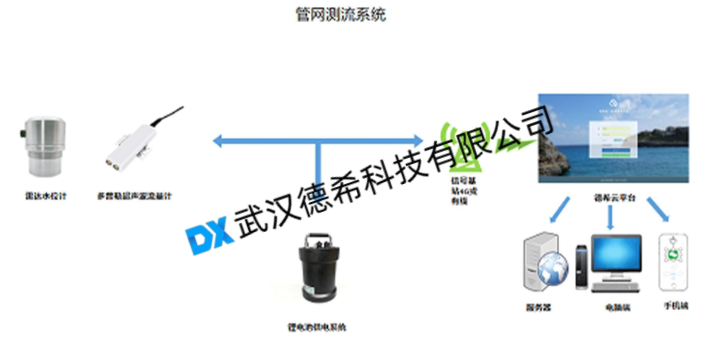

城鎮排水管網是城市安全運行的關鍵基礎設施，智能化監測系統以窨井、排水管道、箱涵為核心監測載體，搭建前端感知、數據傳輸、后臺管理三層架構，實現管網水位、流量、水質全天候不間斷監測，為城市內澇防控、污水合規輸送、管網精細化運維提供精準數據支撐。

二、核心設備配置與技術參數

系統采用三款標準化監測設備，參數適配地下管網復雜環境。

DX-WLX-2 雷達水位計：測量量程 7m，測量精度 ±3mm，天線發射角度 8°，供電 DC6V-24V，平均功耗≤30mW，信號接口 RS485 (Modbus)，防護等級 IP68，工作溫度 - 35~80℃。

DX-LSX-1 多普勒超聲波流量計：流速測量范圍 0.02-5m/s，精度 ±1%±0.01m/s，水深測量范圍 0-10m，精度 ±1cm，流量測量精度 ±2-3%，供電 DC9V-24V，功耗≤1W，防護等級 IP68，工作溫度 - 20~65℃。

DX-LD-2 鋰電池供電系統：標配電池 7.2V133Ah，存儲容量 16M flash+512M TF 卡，靜態電流 < 1.3mA，待機電流 < 18mA，內置 4G 通信模塊，防護等級 IP68，工作溫度 - 35~75℃。

三、站點布設與安裝實施規范

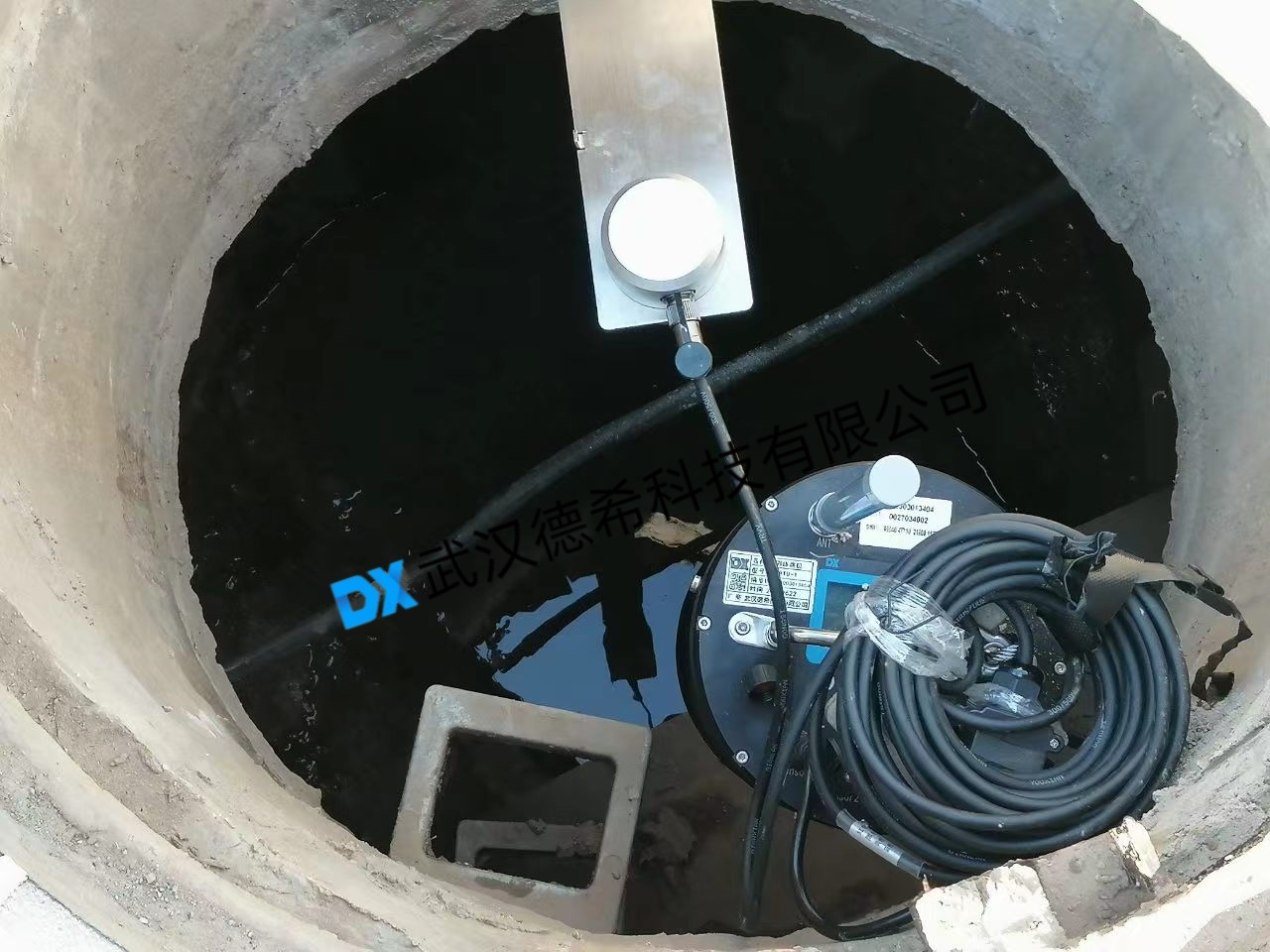

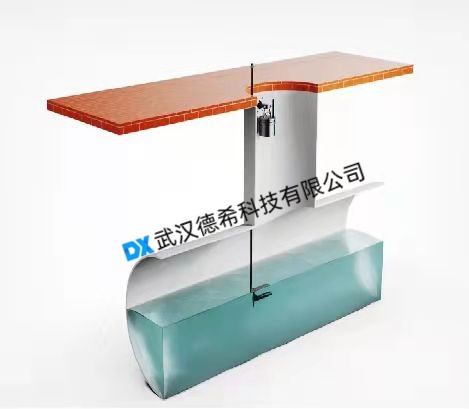

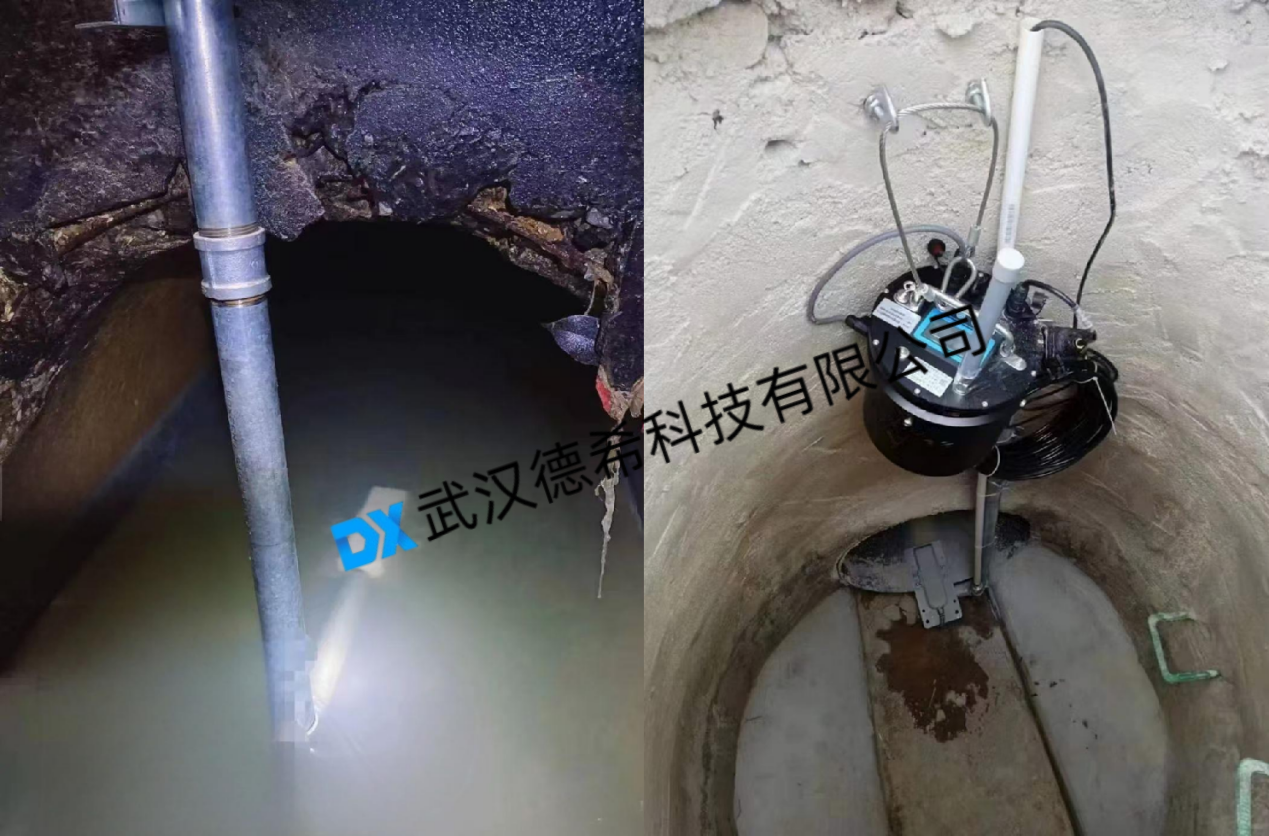

監測站點按管網功能分區布設，排水主管、調蓄構筑物出口以流量、水位監測為核心，居民區、商業區內部側重水位監測，多管道匯流節點優先布設流量監測站。設備安裝避開回流、漩渦及障礙物區域，雷達水位計水平安裝于井蓋正下方，流量計、水質傳感器固定于管道底部，不銹鋼模塊化支架便于拆裝，監測線纜全程做防水密封防護。

四、系統功能與應用價值

系統具備數據自動采集、無線傳輸、本地存儲、異常預警功能，監測數據超閾值時自動提升上傳頻率并觸發告警，支持遠程參數配置、固件升級與設備重啟。通信中斷時段數據本地緩存，信號恢復后自動補報，保障數據完整性。系統可實時掌控管網運行狀態，提前預警汛期內澇風險，精準定位管網故障與非法偷排行為，優化泵站及污水處理廠調度策略，降低運維成本，全面筑牢城鎮排水生命線安全防線。
