一、系統整體構成

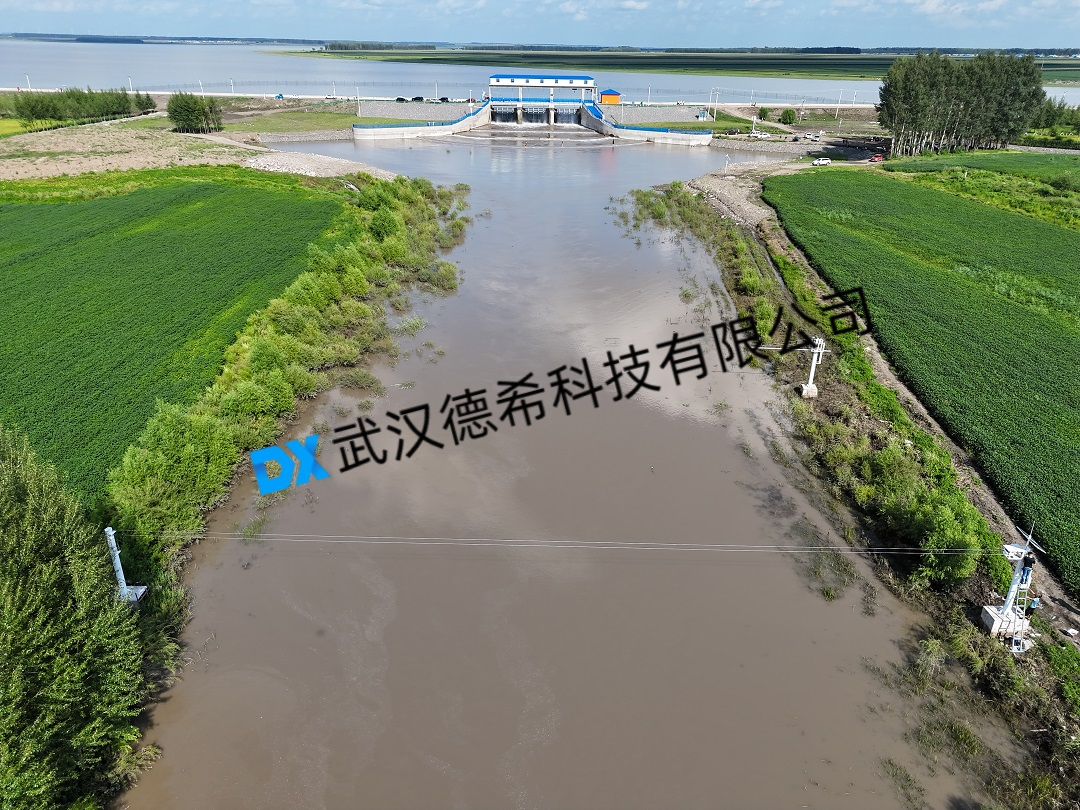

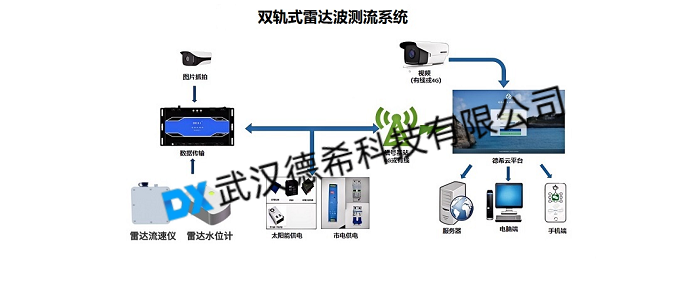

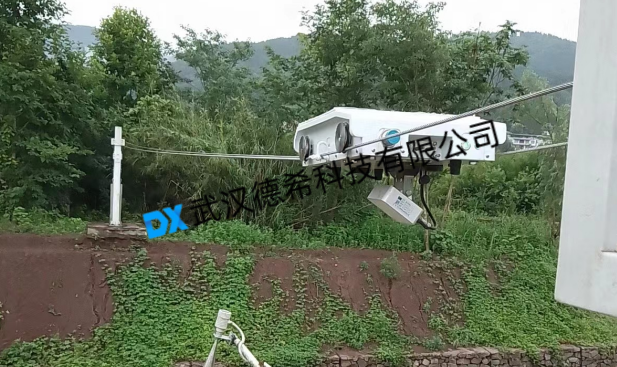

DX-LLX-1M 渠道斷面自動測流系統以非接觸測量為核心架構，水利監測人員將纜道承載結構搭建于渠道兩岸，配合配重拉緊保障軌道水平穩定。系統由纜道基礎、控制及傳輸終端、自動行走載體、雷達流速傳感器、水位監測單元組成，設備通過簡易纜道懸掛行走載體與流速傳感器，結合水位數據與渠道斷面參數自動完成全斷面流速采集，控制終端把多垂線數據整合解算后，將流量、過流面積等結果上傳至管理平臺。

二、核心技術參數

雷達流速傳感器：

有效距離：0-40m

測量精度：±0.01m/s；±1%

測量范圍：0.1-20m/s、0.1-40m/s

分辨率：0.001m/s

供電范圍：9-24V

工作功耗：12V 條件下＜40mA

通信接口：RS485 (Modbus)

垂直角范圍：20-70°

自動垂直角補償：精度 ±1°、分辨率 ±0.1°

增益調節：4 級可調

天線頻率：24GHz

波束角：12°

工作溫度：-30-65°C

防護等級：IP67（可升級至 IP68）

干擾抑制：支持工頻與雨天跳變抑制，可設 8 個頻率屏蔽點

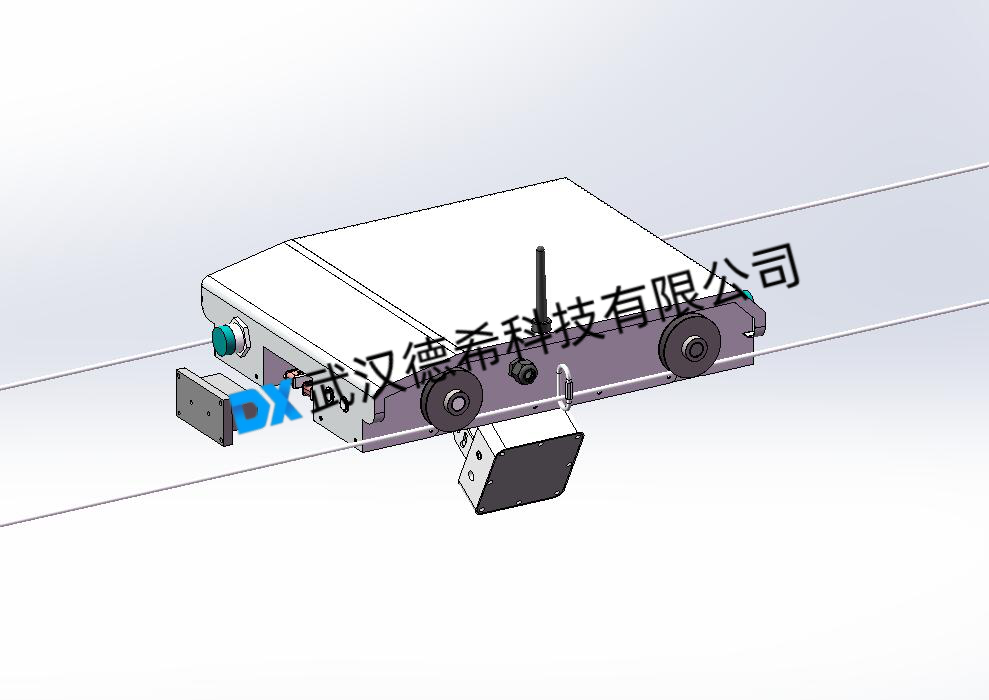

自動行走載體：

運行模式：雙軌全自動

電池電壓：18.5V

電池容量：＞20AH

運行功耗：＜13W

充電方式：全自動恒流恒壓

無線傳輸距離：≥3000m

輪距：330mm

行走誤差：＜0.1%

行走速度：＞1m/s（可按需配置）

抗風等級：8 級

防護等級：IP45

工作溫度：-30-65°C

控制及傳輸終端：

供電電壓：24V

電池容量：24V 100AH

工作電流：＜6mA

待機功耗：＜1mA

充電電流：＜2A

短距通信：433、zigbee、2.4G

遠程通信：2G/3G/4G、有線以太網

存儲容量：512M（可擴展至 256G TF 卡）

工作溫度：-30-65°C

三、系統核心優勢

系統實現無人值守全自動測流，非接觸模式讓設備不受水體沖刷與泥沙磨損，野外維護工作量被大幅減少。設備可在夜間、降雨、高低溫環境穩定工作，洪水期高水位、高流速工況下仍能保持測量精度，測量過程不受風雨與臨時停電影響。系統依據水位自動調整測流垂線與采集數量，測量流程與數據解算完全契合水文測驗規范，同時支持現場與遠程雙模式參數配置，適配不同渠道監測場景。

四、實際應用價值

該系統把渠道測流從人工間斷監測轉為全自動連續作業，管理平臺自動生成規范水文報表并提供多維度數據可視化圖表，數據可直接用于資料整編與調度決策。設備安裝簡便、運行可靠，適配寬渠道、大流量、高泥沙等復雜工況，在農田灌溉、水利調度、防汛監測等場景中，為水資源精細化管理提供穩定的數據支撐。
