河道流量數據直接支撐防洪減災、水資源規劃、水利工程調度等核心業務，流量監測是水文工作體系中基礎且關鍵的業務環節。傳統河道測流以人工巡測、纜道測流、接觸式儀器測流為主，這類方式人力物力投入大、單次測流耗時長，接觸式設備易受水流沖刷與雜物纏繞影響，寬河道斷面流速分布不均的特性還會導致單點測流數據無法反映斷面真實流量狀態。水文技術人員推動陣列式雷達波測流技術落地應用，該技術在天然河道流量在線監測場景中逐步普及，實際運行效果獲得水文監測單位的一致認可。

一、技術原理與核心測量邏輯

陣列雷達波測流設備以多普勒效應作為流速測量的核心依據，設備探頭向水體表面斜向發射雷達波，水體流動會讓發射波與反射波產生多普勒頻移，頻移數值與水面流速呈正比關系，設備通過頻移信號解析直接獲取水體表面流速。雷達水位計依托調頻連續波測距原理完成水位連續采集，測量精度能夠匹配水文監測的規范標準。速度面積法被作為流量解算的核心方法，監測終端預先錄入河道斷面幾何參數，終端結合實時水位數據自動換算過流斷面面積，再通過流速與斷面面積的乘積得出瞬時流量，這一計算邏輯適配任意形態的河道斷面，突破了傳統測流方法對河道斷面形態的限制。水文工程人員通過多場現場比測試驗驗證，這套測量與解算邏輯能夠貼合天然河道水流運動規律，流量數據的準確性與穩定性得到有效保障。

二、系統組成與關鍵設備參數

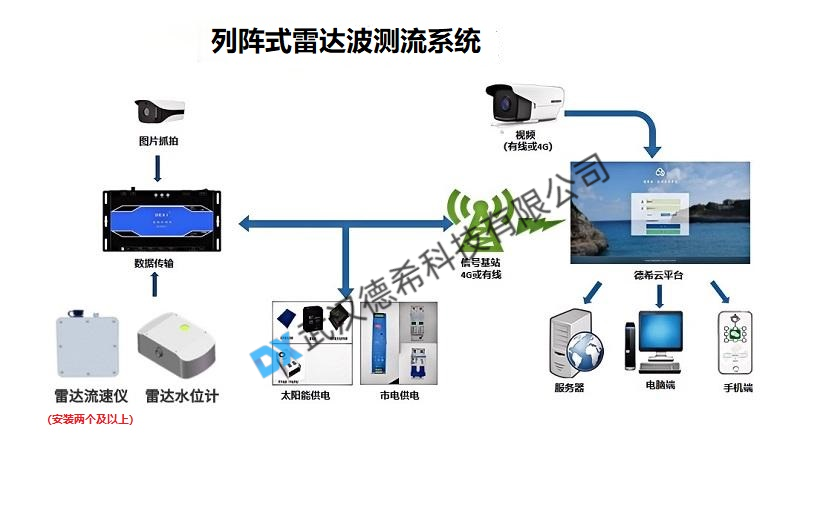

陣列雷達波測流系統搭建起感知、傳輸、應用一體化的監測體系，感知層由多臺雷達流速傳感器與雷達水位傳感器組成，數據傳輸層由遙測終端機完成數據采集與匯總上傳，數據應用層依托云端平臺實現數據可視化與管理。

雷達流速儀關鍵參數

有效測量距離：0-40m流速測量范圍：0.1-20m/s、0.1-40m/s測量精度：±0.01m/s、±1%分辨率：0.001m/s供電電壓：9-24V設備功耗：＜0.5W通信接口：RS485 Modbus天線頻率：24GHz波束角：12°垂直角范圍：20-70°工作溫度：-30-65℃防護等級：IP67（最高可達 IP68）

雷達水位計關鍵參數

測量范圍：40m測量精度：±1cm分辨率：1mm天線發射角度：12°（水平、垂直 3dB）發射頻率：24GHz測量原理：調頻連續波（FMCW）雷達測距輻射功率：7-25dBm 可調供電電源：DC 6V-24V（典型 12V）設備功耗：≤1W外殼材質：鋁合金工作溫度：-25-70℃防護等級：IP68安裝方式：支架 / 抱箍安裝數據接口：RS485（Modbus）

遙測終端機關鍵參數

外形尺寸：197×108×33mm（不含天線與安裝件）設備重量：633g（不含包裝）供電電壓：6-30V存儲容量：16M flash+512M TF 卡（可擴展至 256G）設備功耗：12V 供電下靜態電流＜1mA、待機工作電流＜10mA硬件接口：2 路 4-20mA 輸入、1 路雨量輸入、3 路 RS485、3 路 12V 可控電源輸出通信配置：內置 4G 通信模塊工作溫度：-35~75℃工作濕度：95%（無凝露）

三、現場應用核心優勢

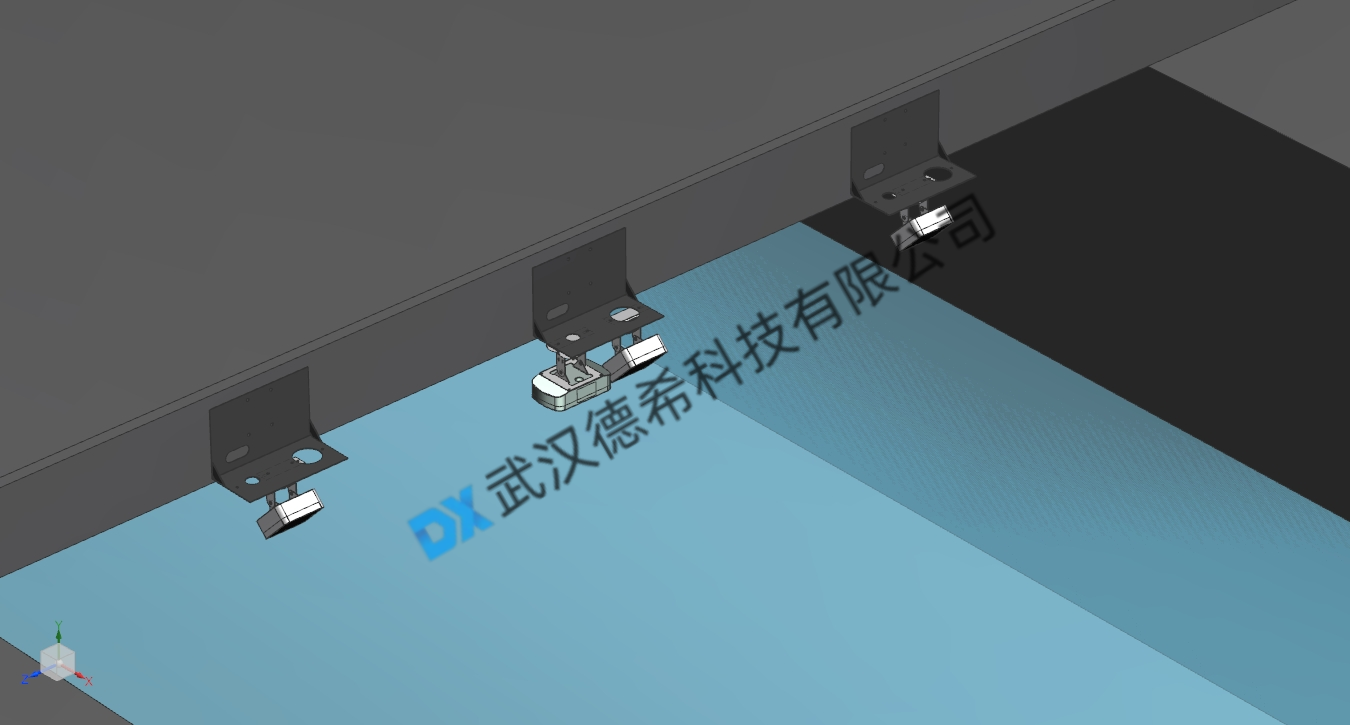

多垂線多點位的布設方式讓斷面流速分布數據被完整采集，監測精度相較于單點監測設備實現大幅提升，流量計算結果與人工實測數據的偏差控制在水文監測允許范圍。非接觸式測量模式讓設備與水體無直接接觸，野外河道中的水草、漂浮物、泥沙等不會對設備運行造成干擾，設備日常維護頻次被大幅降低，野外無人值守場景下的連續穩定運行周期被有效延長。設備支持太陽能與市政雙供電模式，休眠與運行交替的低功耗設計進一步降低能耗，無市電覆蓋的野外河道監測需求被充分滿足。設備本體做防水、防雷、防結露一體化處理，寬溫工作區間讓設備在各類野外惡劣環境中均可保持穩定工作狀態，長期運行的故障率維持在較低水平。全自動采集與解算功能讓設備在汛期高水位、高流速工況下仍能不間斷上傳數據，水文監測人員無需現場作業即可掌握斷面水情變化，為防洪調度提供實時數據支撐。

四、典型項目實際應用成效

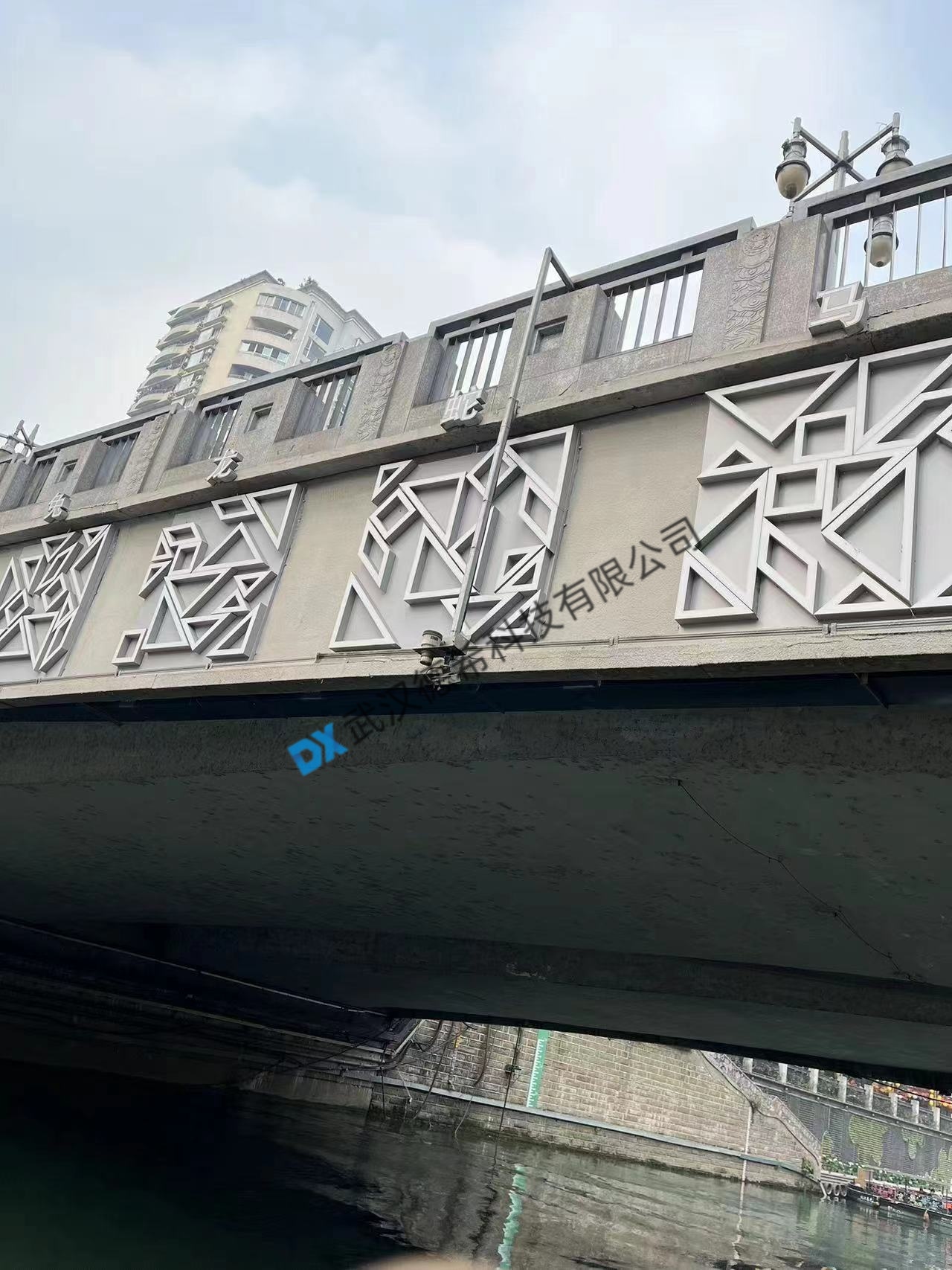

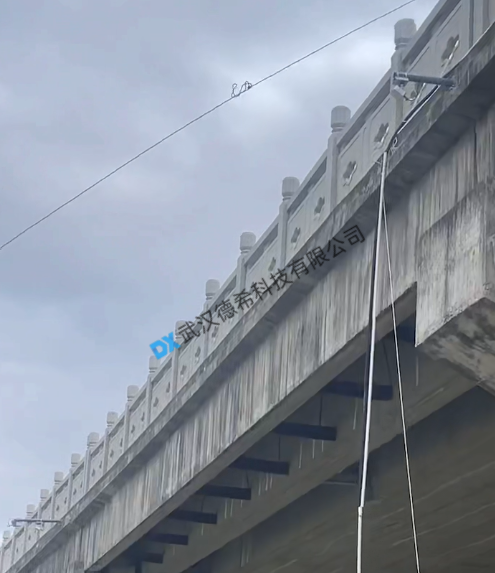

國內某流域天然寬河道監測項目應用該套設備取得顯著成效，該河道主斷面寬度超 90 米，水流流速沿斷面分布差異明顯，此前采用人工測流方式單次作業耗時超 2 小時，汛期因水流湍急無法開展現場測流。項目實施團隊沿河道斷面均勻布設 5 臺雷達流速儀，搭配 1 臺雷達水位計組成陣列監測單元，整體采用太陽能供電與立桿安裝方式，僅用 1 天完成現場安裝與調試。監測站運維人員統計數據顯示，設備投運 14 個月以來未出現因環境干擾導致的停機故障，汛期最大流速超 3.5m/s 工況下數據采集無中斷，流量數據與人工比測偏差穩定在 2.8% 以內，完全滿足水文監測規范要求。這套設備將站點人工巡檢頻次從每月 8 次縮減至每月 1 次，人力投入減少 75%，數據采集從間斷式轉變?yōu)檫B續實時監測，為流域防洪預警、水資源調度提供了完整的長序列數據支撐。

五、整體應用價值與推廣前景

陣列雷達波測流技術的落地應用讓河道流量監測完成從人工間斷測流向全自動連續監測的轉變，水文監測工作的人力投入被大幅縮減，數據時效性與完整性實現同步提升。該技術適配寬河道、天然河道、不規則斷面河道等多種監測場景，設備安裝簡便、改造難度低，在新建與存量監測站點升級中均具備良好適用性。行業實踐結果表明，陣列雷達波測流設備可長期保持穩定測量性能，采集數據能夠滿足水文資料整編、水資源評價、防洪預警等多項業務需求，成為現代化水文監測體系的重要技術支撐。隨著水文監測智能化升級的持續推進，陣列雷達波測流設備的技術性能將不斷優化，復雜水流條件與大斷面河道的適配能力會進一步增強，這項技術會在全國水文監測網絡建設中得到更廣泛的應用，持續為水利事業高質量發展提供精準穩定的流量數據保障。
